Datos del producto:
Pago y Envío Términos:
|
| Aplicación: | Intercambiador de Calor | Aleación NO.: | GRADO 7 del Ti |
|---|---|---|---|
| OD: | los 6.00MM - el 114.30MM | Estándar del tubo: | ASME SB338 |
| Certificado de inspección: | EN10204 3,1 | Manufactura: | Soldado transparente |
| Resaltar: | tubo de titanio,Tubo redondo Titanium |
||

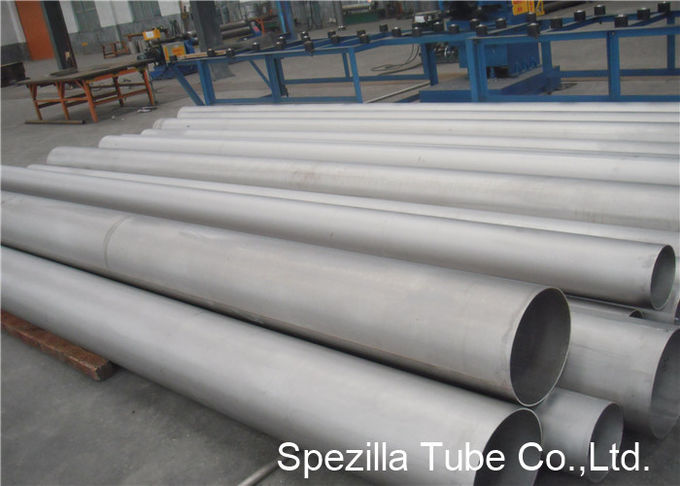

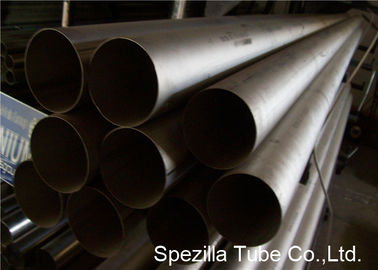

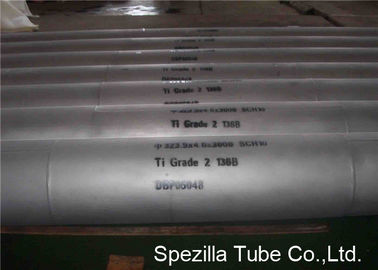

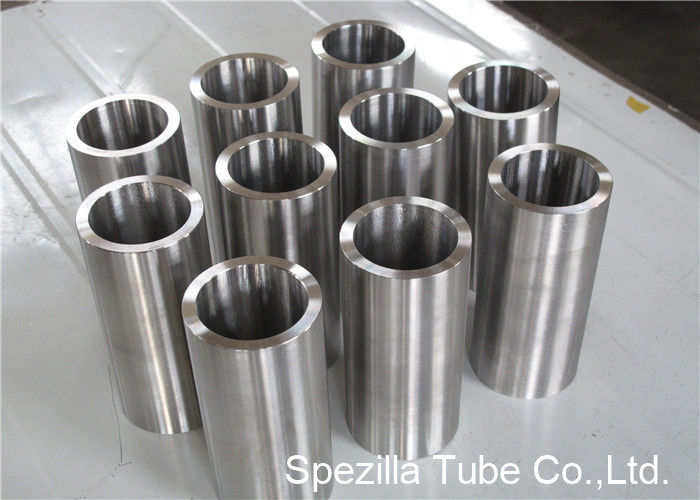

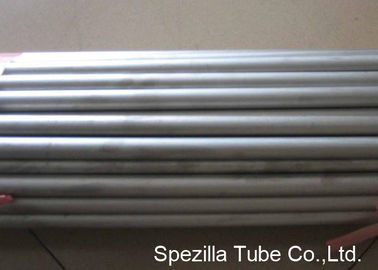

Soldadura de tubo de titanio con tubo redondo sin soldadura de grado 7 de ASME SB338 para condensadores / intercambiadores de calor
Descripción
El titanio grado 7 es una aleación de titanio alfa resistente a la corrosión con propiedades mecánicas similares a las de los grados comercialmente puros. Tiene una pequeña adición de paladio para mejorar la resistencia a la corrosión, particularmente en ácidos minerales y salmueras fuertes. Se utiliza en condiciones ligeramente reductoras o fluctuantes. A temperatura ambiente es una aleación alfa. Se transforma en fase beta a 913 ° C, y la fase alfa vuelve a enfriar a 890 ° C.
El titanio es reactivo, con una afinidad muy alta por el oxígeno, que forma una piel de óxido muy estable y altamente adherente. La piel proporciona una excelente resistencia a la corrosión, a pesar de la reactividad del metal. La capa de óxido se forma espontáneamente y en exposición a la atmósfera. Sin embargo, cuando el metal original nuevo se expone a condiciones anhidras o en ausencia de aire, puede ocurrir una corrosión rápida. También se debe tener cuidado si el titanio debe operar en contacto con el hidrógeno, ya que la fragilidad del hidrógeno de la formación de hidruros puede aumentar la resistencia, con la pérdida de ductilidad.
El grado 7 es mecánica y físicamente equivalente al grado 2, excepto con la adición del elemento intersticial paladio, lo que lo convierte en una aleación. El grado 7 posee una excelente soldabilidad y fabricabilidad, y es la más resistente a la corrosión de todas las aleaciones de titanio. De hecho, es más resistente a la corrosión en la reducción de ácidos.
El grado 7 se utiliza en procesos químicos y componentes de equipos de producción.
El grado 7 de titanio tiene propiedades físicas y mecánicas equivalentes al titanio CP3 o grado 2. Tiene excelentes propiedades de soldadura y fabricación y es extremadamente resistente a la corrosión, especialmente debido a la reducción de ácidos.
Excelente soldabilidad titanio
Excelente fabricabilidad
Propiedades físicas equivalentes a CP de grado 2
Propiedades mecánicas equivalentes a CP Grado 2
Más resistente a la corrosión en la reducción de ácidos
Análisis químico del grado 7 del titanio:
| do | 0.08 Max |
| norte | 0.03 Max |
| O | 0.25Max |
| H | 0.015Max |
| Pd | 0.12 - 0.25 |
| Ti | Bal. |
| Fe | 0.30 Max |
Propiedad Mechnical:
| 0,2% de estrés de prueba | Resistencia a la tracción | Alargamiento | |
| MPa | MPa | % | |
| Recocido | 275-475 | 345 | 20 |
Titanio Grado 7 Especificaciones:
| Extrusión | ASME SB-363 |
| Forjas | ASME SB-381 |
| Tubo | ASME SB-337
|
| Barra Redonda / Alambre | ASME SB-348 |
| Hoja / Placa | ASME SB-265 |
| Tubos | ASME SB-337
|
Tasas de corrosión comparativas:
Medio corrosivo | Concentración % | Temperatura ° C | Tasa de corrosión mm / año | |
| Grado 7 | Grado 2 | |||
Cloruro de aluminio | 10 | 100 | <0.025 | <0.025 |
| 25 | 100 | 0.025 | 50 | |
Cloro (húmedo) | - | Habitación | <0.025 | <0.025 |
Ácido cítrico | 50 | Hirviendo | <0.025 | 0.4 |
Ácido clorhídrico (HCI) | 5 | Hirviendo | 0.18 | > 10 |
Ácido clorhídrico (N2 saturado) | 3 | 190 | 0.025 | > 28 |
| 5 | 190 | 0.1 | > 28 | |
| 10 | 190 | 8.8 | > 28 | |
| 15 | 190 | 40 | - | |
Ácido clorhídrico (O2 saturado) | 3 | 190 | 0.13 | > 28 |
| 5 | 190 | 0.13 | > 28 | |
| 10 | 190 | 9.2 | > 28 | |
Cloruro de sodio | Salmuera | 93 | <0.025 | - |
| 10 | 190 | <0.025 | - | |
+ PH acidificado 1.2 | 23 (a) | Hirviendo | - | nulo |
Ácido sulfurico | 5 | Hirviendo | 0.5 | 48 |
Ácido Sulfúrico (N2 Saturado) | 1 | 100 | - | 7 |
| 1 | 190 | 0.13 | - | |
| 5 | 100 | - | 26.5 | |
| 5 | 190 | 0.13 | - | |
| 10 | 190 | 1.5 | - | |
Ácido fórmico | 50 | Hirviendo | 0.075 | 3.6 |
Ácido oxálico | 1 | Hirviendo | 1.13 | 45 |
Ácido fosfórico | 50 | 70 | 1.8 | 10 |
| 10 | Hirviendo | 3.2 | 11 | |
